Eindschakelaars en Drukknoppanelen

Roterende-
en positie- eindschakelaars van TER

Meer dan 160 eindschakelaars
in onze webshop! >

Machines en installaties met TER positie-eindschakelaars werken vaak onder zware omstandigheden. Temperatuurschommelingen, vocht, stof, UV en zout mogen de werking niet beïnvloeden.
Daarom zijn alle componenten uiterst nauwkeurig, betrouwbaar en veilig — voor optimale besturing, maximale bedrijfszekerheid en het voorkomen van letsel en schade.

Toepassingen

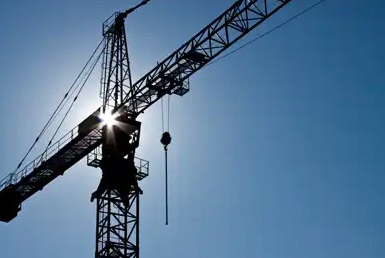

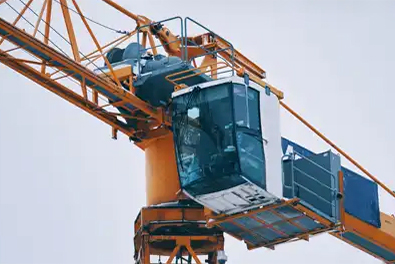

  • Industrie- & bouwkranen (heavy lifting): controleren bewegingen portaalkranen, bovenloopkranen, containerkranen, kolom zwenkkranen, torenkranen en lieren.

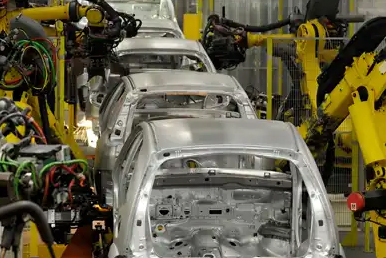

  • Besturings- & controlesystemen van productiemachines en productieprocessen. Doel: menselijk ingrijpen minimaliseren.
  • Theatertechnologie: aansturing beweging van decors, gordijnen, bewegende podia en andere objecten.

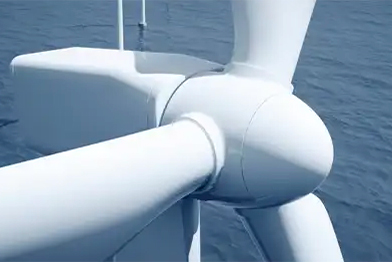

  • Windturbines: besturing van hoekverstellingen turbinebladen (pitch control) en de positie van de gondel (yaw control).

I. Roterende Eindschakelaars

TER fabriceert vijf series rotary limit switches: BASE, FOX, OSCAR, TOP en een speciale Atex-lijn ‘LIMITEX AG‘. De schakelaars worden hoofdzakelijk gebruikt om de beweging van industriële machines en windturbines te controleren. Beweging wordt gemeten op basis van hoekverdraaiing en/of het aantal omwentelingen van een as. Overbrengingsratio’s: van 1 : 1 tot 1 : 8100, tot 15 contactelementen, uitgevoerd in IP-waardes 42, 65, 66, 67 en 69k. Configuraties met nokkensets, encoders en potentiemeters zijn eveneens mogelijk.

Rotary Limit Switches van TER

BASE

Compact & low-cost ratio 1 : 15 – 1500, 8 mm as tot 6 contactelementen

FOX

Rratio 1 : 3 – 2870, tot 6 contactelementen, 12 mm as

OSCAR

Ratio 1 : 1 – 1550, tot 15 contactelementen, keuze: encoders, potmeters, nokkensets

TOP

Tot 15 contacten, alu behuizing, ratio 1 : 1 – 8100 keuze encoders, potmeters, nokkensets

Limitex AG

ATEX eindschakelaar, gietijzer, ratio 1 : 15 – 499, tot 4 contactelementen

II. Positie-Eindschakelaars

TER levert position limit switches in aluminium of thermoplastisch materiaal, met enkel een stang en/of wiel, met dwars-staven, “T”-staven of verschillende typen koppen en actuatoren voor gediversifieerde schakelmodi. TER’s speciale Atex-uitvoering, de Limitex AP, is gemaakt uit G20 gietijzer en voorzien van Atex-certificeringen EN 60079-0: 2009, EN 60079-1: 2007 en EN 60079-31: 2009.

Position Limit Switches van TER

ARKE

ARKE position limit switch

TANGO

TANGO position limit switch

INO

INO position limit switch

Limitex AP

Limitex AP position limit switch, Ex proof

Hangende & wand-gemonteerde drukknoppanelen

Elma werkt voor drukknoppanelen samen met TER, een ervaren Italiaanse fabrikant van industriële besturingen.

Deze panelen worden ingezet als hoofd- of hulpbesturing in onder andere kranen, liersystemen, industriële installaties, theaters en afvalverwerking. Ontworpen voor heavy-duty toepassingen functioneren ze betrouwbaar onder zware omstandigheden zoals temperatuurverschillen, vocht, stof, UV en zout — met maximale controle, bedrijfszekerheid en veiligheid als resultaat.

Verschillende typen

Elke serie besturingspaneel heeft haar specifieke kenmerken die de installatie- en onderhoudskosten drastisch reduceren.

  • Mike en Victor zijn zo ontworpen dat installatie zeer eenvoudig is: de schakelelementen zijn geplaatst op de bodemplaat bij de kabelinvoer en worden gescheiden van de bedieningselementen geïnstalleerd. De kabelklem van de Victor kan boven, onder of aan de achterkant van het bedieningsstation worden geïnstalleerd, eventueel ook magnetisch monteerbaar. Het innovatieve ophangsysteem van Mike, waarbij de kabel in de schelp verborgen is, maakt een snelle en ergonomische installatie mogelijk. Er is een aparte bescherming geplaatst om de schakelelementen aan de onderzijde van het bedieningsstation te beschermen.
  • De Mike-X en de SPA ATEX zijn twee handrukknopkasten die speciaal ontworpen zijn voor gebruik in explosie gevaarlijke omgevingen. Ze beschikken over een hele range CE EX, IEC, IECEx certificaten.
  • Charlie heeft een schroefring om de behuizing en deksel te zekeren. Tegelijkertijd zorg deze te voor een  gemakkelijk toegang tot het binnenwerk zonder gereedschap en schroeven.

Drukknopkasten met diverse IP-waarden

Ierdere TER-besturingspaneel is verkrijgbaar in verschillende IP-waarden:

  • IP65 (waterstralen)
  • IP66 (spuitwater, 100 liter / minuut)
  • IP67 (tijdelijke onderdompeling)
  • IP69K (hoge druk / stoom-jet het reinigen van water)

Alle gebruikte materialen en componenten zijn weersbestendig en zijn bestand tegen het binnendringen van vocht en stof.

Verwante termen & synoniemen: bedieningspeer, kabelbediening, hangdrukknopkast, hangende drukknopkast, bedieningsstation, bedieningsbakje, pendant control station.

Populaire drukknoppanelen van TER

MIKE

MIKE, 4 – 15 knoppen ergonomisch & lichtgewicht voor complexe besturingstaken

CHARLIE

CHARLIE 2 of 3 knoppen, compact, éénhanduimbediening futuristisch ontwerp

ALPHA

ALPHA: 2 – 13 knoppen handige 2 kolom indeling tegengestelde functies gepaard

SPA

SPA retro 70’s drukknoppaneel modulaire opbouw tot 20 knops robuust en betrouwbaar

SPA Atex

Explosieveilig: SPA Atex IECEx zones 1, 2, 21, 22, 2 – 12 actuatoren

VICTOR

VICTOR 1 – 8 knops wand-gemonteerd panelen schroef-/magnetische bevestiging
